Una guida completa alle parti delle maniglie delle porte e alla loro anatomia

Un gruppo maniglia per porta è composto da diverse parti interdipendenti, tra cui maniglia o pomello, rosatta o rosetta, perno, scrocco, piastra di riscontro e vari meccanismi interni, ciascuno dei quali svolge un ruolo specifico nel funzionamento, nella sicurezza e nell'estetica. Comprendere ogni parte della maniglia della porta per nome e funzione è essenziale per riparazioni sicure, ordini accurati di parti di ricambio, installazione fai-da-te di successo e decisioni di acquisto informate. Questa guida copre l'anatomia completa delle maniglie delle porte di tutti i tipi principali, dai semplici set di passaggi alle complesse serrature da infilare.

Perché è importante comprendere le parti della maniglia della porta

La maggior parte maniglia della porta i guasti (funzionamento rigido, raccordi allentati, disallineamento della chiusura e malfunzionamento della serratura) possono essere diagnosticati e risolti senza l'aiuto di un professionista una volta compreso il ruolo di ciascun componente nell'assieme.

Solo negli Stati Uniti il mercato della ferramenta per porte è valutato oltre 3,8 miliardi di dollari all’anno , con i proprietari di case e gli amministratori immobiliari che sostituiscono o riparano milioni di maniglie di porte ogni anno. Tuttavia, gli studi sui resi per la ristrutturazione della casa mostrano che la maggior parte delle sostituzioni dell'hardware delle porte non corrispondono o sono installate in modo errato, il più delle volte perché gli acquirenti non hanno compreso l'anatomia di ciò che stavano sostituendo.

Una maniglia per porta non è mai un singolo componente. Anche la leva di passaggio più semplice ne contiene almeno otto distinte parti della maniglia della porta , ciascuno prodotto secondo tolleranze precise. Conoscere il nome, la posizione, il materiale e la funzione di ogni parte trasforma una confusa selezione del corridoio dell'hardware in una scelta sicura e informata.

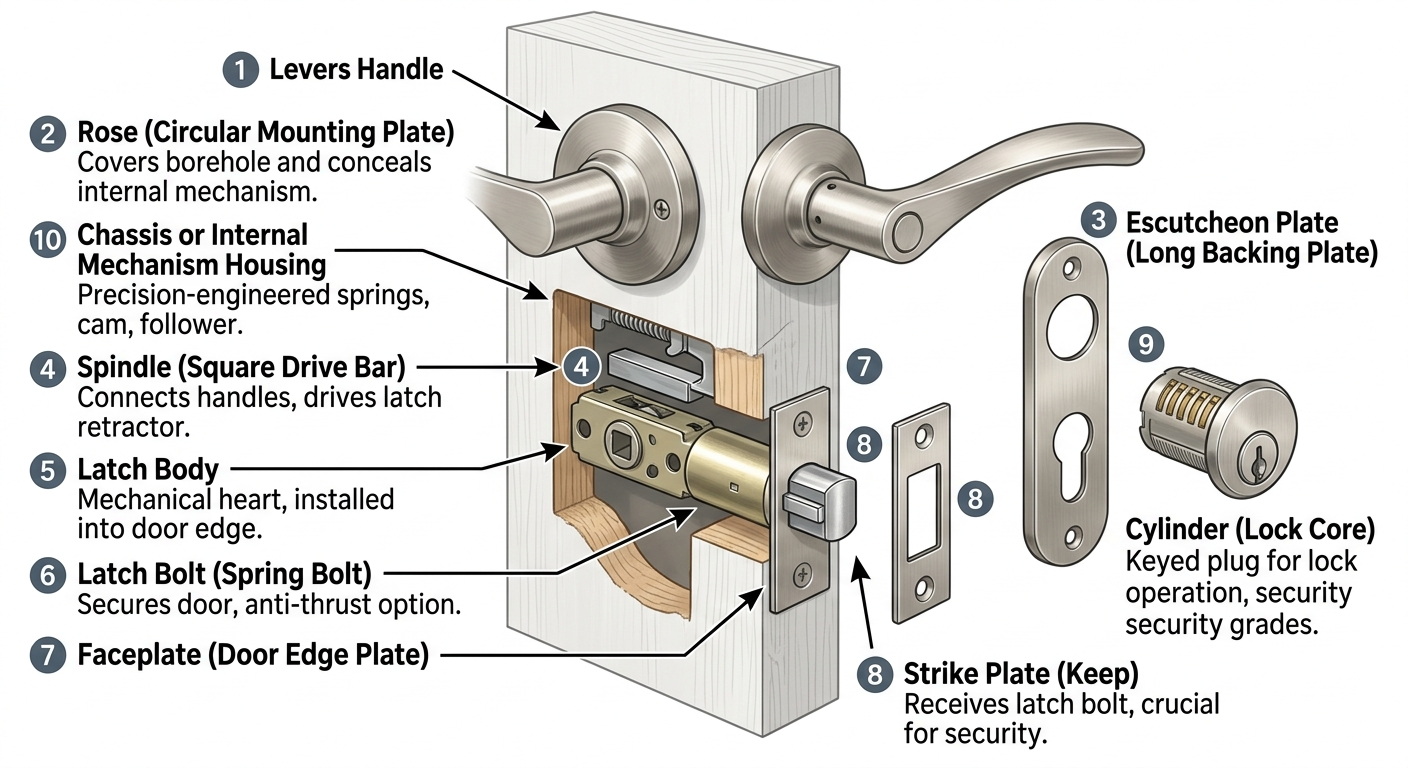

Le parti principali della maniglia della porta: un'analisi anatomica completa

Ogni gruppo maniglia della porta, indipendentemente dallo stile, dalla marca o dal prezzo, condivide un insieme comune di componenti fondamentali che lavorano insieme per azionare la serratura e proteggere la porta.

1. La Maniglia o Manopola (Elemento Impugnatura)

La maniglia o manopola è il componente principale dell'interfaccia utente: la parte che afferri e aziona. È il più visibile parte della maniglia della porta e tipicamente la scelta estetica primaria. Le maniglie a leva sono la forma moderna dominante, inclinate verso il basso a riposo e premute verso il basso per ritrarre lo scrocco. Le manopole sono sferiche o cilindriche e richiedono un movimento di presa e rotazione per funzionare. Le maniglie per porte sono maniglie fisse, non rotanti, utilizzate su porte azionate a spinta.

Le dimensioni della maniglia sono standardizzate: la maggior parte delle maniglie a leva residenziali misurano Da 4 a 5 pollici di lunghezza dal centro del mandrino alla punta, mentre le maniglie a leva di livello commerciale possono estendersi da 5 a 6,5 pollici per conformarsi ai requisiti di accessibilità ADA (Americans with Disabilities Act), che impongono una lunghezza di presa utilizzabile minima di 4 pollici. Le opzioni dei materiali includono ottone massiccio, lega di zinco (zama), acciaio inossidabile, alluminio e ferro pressofuso, ciascuno con caratteristiche distinte di peso, durata e finitura.

2. La rosa (piastra di montaggio circolare)

La rosetta è la placca decorativa circolare o quadrata che si trova tra la maniglia e il frontale della porta. La sua funzione principale è quella di coprire il foro della porta e nascondere il telaio del meccanismo interno. Le rose sono tipicamente Da 2,25 a 2,75 pollici (57–70 mm) di diametro per hardware residenziale. Sono fissati alla porta tramite bulloni passanti nascosti (il metodo più comune e sicuro) o tramite un anello a scatto che si aggancia a una scanalatura sull'alloggiamento del mandrino.

Il profilo della rosetta, a filo, rialzata o bombata, influisce sia sull'estetica che sulla distanza della maniglia dalla superficie della porta. Una rosetta rialzata offre maggiore spazio per le dita quando si aziona la leva, il che è particolarmente importante per le porte con modanature applicate sulla superficie o pannelli decorativi adiacenti alla posizione della maniglia.

3. La piastra della rosetta (piastra di supporto lunga)

La bocchetta (chiamata anche piastra posteriore o piastra lunga) è una versione allungata della rosetta che ospita sia il meccanismo della maniglia a leva che il buco della serratura o cilindro della serratura in un'unica piastra unificata. Invece di due rosette separate, una rosetta presenta un unico elemento visivo integrato, che copre il foro della serratura nella posizione inferiore e il cilindro della serratura nella posizione superiore. Le rosette sono standard nei gruppi di serrature da infilare e si trovano comunemente su hardware in stile d'epoca e di livello architettonico. Le placche standard misurano approssimativamente Da 7 a 9 pollici di altezza per 2,5 a 3 pollici di larghezza .

4. Il mandrino (barra con attacco quadro)

Il quadro è la barra metallica a sezione quadrata che passa attraverso il centro della porta (attraverso il meccanismo di chiusura) e collega la maniglia da un lato alla maniglia dall'altro. Quando si aziona la maniglia, il perno ruota e aziona il riavvolgitore della serratura all'interno del corpo della serratura. Le dimensioni del mandrino sono fondamentali per la compatibilità: la dimensione standard del mandrino residenziale lo è Quadrato 8 mm × 8 mm in Europa e in molti mercati internazionali, mentre il mercato statunitense utilizza mandrini di dimensioni che variano a seconda del produttore (comunemente quadrato da 5/16" o quadrato da 3/8"). Anche la lunghezza del mandrino deve corrispondere allo spessore della porta: le porte standard da 35–45 mm sono servite da un mandrino da 70 mm, mentre le porte più spesse richiedono mandrini estesi o di lunghezza regolabile.

5. Il corpo della chiusura (tubolare o a mortasa)

Il corpo della serratura è il cuore meccanico del gruppo maniglia della porta, installato nel bordo della porta e contenente il chiavistello e il suo meccanismo di retrazione. È disponibile in due configurazioni principali che definiscono l'intera architettura del sistema di maniglie:

• Chiusura tubolare: Un'unità cilindrica installata attraverso un unico foro circolare praticato sulla facciata della porta, con un foro più piccolo separato praticato sul bordo della porta. Il formato più comune nell'edilizia residenziale. Il diametro del tubo è standardizzato a 57 millimetri (2¼") nella maggior parte dei mercati. Il riavvolgitore interno è azionato direttamente dal mandrino.
• Chiusura/serratura da infilare: Una cassa rettangolare più grande installata in una mortasa (tasca) cesellata o instradata nel bordo della porta. Contiene lo scrocco, e tipicamente anche il catenaccio, in un'unica unità integrata. I casi di mortasa misurano approssimativamente 65 mm di larghezza × 130–165 mm di altezza nelle versioni residenziali e significativamente più grandi nelle versioni commerciali per carichi pesanti.

6. Il chiavistello (catenaccio a molla)

Lo scrocco è il bullone triangolare o rettangolare caricato a molla che sporge dal bordo della porta e si innesta nella piastra di riscontro per mantenere la porta chiusa. La sua faccia anteriore angolata (la "rampa") consente alla porta di chiudersi spingendo il bullone verso l'interno contro il labbro della piastra di riscontro, dopodiché la molla la fa scattare in avanti nel foro di riscontro. Gli scrocco sono disponibili in configurazioni standard e di sicurezza: a scrocco residenziale standard sporge di circa 12–14 mm, mentre uno scrocco anti-spinta è rinforzato per resistere agli attacchi di spessoramento delle carte di credito, con una faccia antiscasso temprata e una corsa più profonda di 14–18 mm.

7. Il frontalino (frontalino con chiusura o piastra del bordo della porta)

Il frontalino è la piastra metallica piatta sul bordo della porta attraverso la quale sporge lo scrocco. È avvitato al bordo della porta e fornisce un aspetto pulito e rifinito proteggendo al tempo stesso il bordo del foro della serratura. I frontalini standard sono piatti (per porte a bordo quadrato) o curvi/raggiati (per porte a bordo raggio). La piastra frontale determina anche le dimensioni dell'astina che devono corrispondere alla piastra di riscontro per un corretto allineamento. I frontalini in acciaio inossidabile e ottone sono standard; i gruppi di chiusura resistenti al fuoco utilizzano piastre frontali in acciaio con strisce intumescenti che si espandono in condizioni di incendio per sigillare lo spazio della porta.

8. La Piastra d'attacco (Keep)

La contropiastra è la piastra metallica di rinforzo montata sullo stipite del telaio della porta che riceve lo scrocco (e il catenaccio sulle serrature). Dispone di una tasca o scatola incassata in cui entra lo scrocco quando la porta è chiusa. La contropiastra è uno degli elementi più critici per la sicurezza parti della maniglia della porta — una contropiastra standard di tipo edilizio fissata con viti da ½ pollice offre una resistenza minima agli attacchi con calci, mentre una contropiastra di sicurezza per carichi pesanti con viti da 3 pollici (75 mm) che raggiungono l'intelaiatura strutturale può aumentare la resistenza della porta a calci di un fattore pari a 3–5× , secondo i test condotti dalle organizzazioni di sicurezza. I colpi a scatola (con una tasca più profonda) sono preferiti rispetto ai colpi piatti per la durata della chiusura e la riduzione del rumore.

9. Il cilindro (nucleo della serratura)

Nei set di maniglie per porte con serratura, il cilindro è la spina con chiave che traduce il profilo corretto della chiave in movimento rotatorio per azionare il meccanismo di serratura. I formati di cilindro comuni includono: cilindri a perno (il tipo residenziale più diffuso, che utilizza driver a molla e perni chiave), cilindri di fermo del disco (maggiore sicurezza, utilizzati nelle serrature da infilare di qualità) e serrature a camma (utilizzate nella ferramenta di armadi e porte scorrevoli). La sicurezza delle bombole è valutata da standard come EN 1303 in Europa (gradi 1–6) e ANSI/BHMA A156.5 negli Stati Uniti. Una bombola di grado 6 EN 1303 resiste 150 kg di forza di perforazione, 150 Nm di attacco di coppia e 100 tentativi di scasso nei test standardizzati.

10. Il telaio o l'alloggiamento del meccanismo interno

Dietro ciascuna rosetta si trova il telaio interno: un alloggiamento progettato con precisione contenente molle, camma, perno e meccanismo di ritorno che converte il movimento della maniglia in retrazione della serratura e riporta la maniglia nella posizione di riposo orizzontale. Il meccanismo di ritorno a molla è uno dei componenti più frequentemente usurati nelle porte ad alto utilizzo. Le maniglie delle porte di livello commerciale sono classificate per un minimo di 250.000 cicli di funzionamento secondo gli standard ANSI/BHMA Grado 1, mentre le maniglie residenziali di Grado 2 sono classificate per 400.000 cicli e Premium Grado 1 per 1.000.000 di cicli.

Parti della maniglia della porta per tipo di maniglia: cosa cambia tra i modelli

Le parti specifiche presenti nel gruppo maniglia di una porta variano in modo significativo a seconda che si tratti di un set di passaggio, di un set per la privacy, di un set di ingresso o di una serratura da infilare: comprendere queste differenze previene costosi errori di acquisto.

Tabella 1: Tipi di set di maniglie delle porte confrontati in base alla presenza dei componenti (scrocco, cilindro della serratura, pulsante privacy e catenaccio) che mostrano quali parti della maniglia della porta sono incluse in ciascuna configurazione e le loro applicazioni tipiche.

Materialei delle parti della maniglia della porta: in che modo la scelta del materiale influisce sulla durata e sulla finitura

Il materiale con cui viene prodotta ciascuna parte della maniglia della porta ne determina direttamente la durabilità meccanica, la resistenza alla corrosione, il peso, il mantenimento della qualità della finitura e il costo di proprietà a lungo termine.

Tabella 2: Confronto dei materiali comuni delle parti delle maniglie delle porte in base all'applicazione tipica, alla durata meccanica, alla resistenza alla corrosione, al peso e alla qualità di conservazione della finitura a lungo termine.

Misurazioni critiche nelle parti delle maniglie delle porte: ottenere le dimensioni giuste

Le misurazioni errate sono la causa più comune di incompatibilità quando si sostituiscono le parti della maniglia della porta: è necessario verificare tre dimensioni prima di acquistare qualsiasi componente sostitutivo.

Distanza di entrata

L'entrata è la distanza orizzontale dal bordo della porta (dove si trova la piastra frontale della serratura) al centro del foro attraverso la faccia della porta dove passa il mandrino. Questa misura determina la posizione della maniglia rispetto al bordo della porta. Le entrate residenziali standard sono 2⅜ pollici (60 mm) e 2¾ pollici (70 mm) . La maggior parte delle chiusure tubolari sono regolabili per adattarsi a entrambe, ma le chiusure a mortasa sono fissate in fase di produzione. Usare l'entrata sbagliata significa che la maniglia sarà troppo vicina al bordo della porta (creando un pericolo per la sicurezza) o troppo lontana da esso (lasciando uno spazio antiestetico sul frontalino).

Diametro del foro

Il foro frontale accetta il telaio o il meccanismo di chiusura tubolare. Il diametro del foro standard nordamericano è 2⅛ pollici (54 mm) , mentre le porte europee usano comunemente a 72 mm foro per serrature tubolari. Il foro sul bordo (per il corpo della serratura) è standardizzato a 25–32 mm a seconda del tipo di chiusura. Prima dell'acquisto, conferma sempre che il diametro del telaio del set di maniglie corrisponde al foro esistente della tua porta: allargare un foro è semplice, ma ridurlo richiede una piastra di riempimento o una nuova sezione della porta.

Distanza da centro a centro (misurazione PZ)

Sui gruppi di serrature da infilare e maniglie a rosetta, la misura PZ (Pfeilzentrum, o "centro della freccia") si riferisce alla distanza verticale tra il centro del mandrino e il centro del cilindro. Questa misurazione è fondamentale per la sostituzione delle placche e delle maniglie delle serrature da infilare. Le misurazioni PZ comuni sono 72 mm, 92 mm e 110 mm . Una rosetta acquistata con la distanza PZ errata lascerà il foro del mandrino o il buco della serratura disallineati con la cassa della mortasa all'interno della porta.

Guasti comuni delle parti della maniglia della porta e come diagnosticarli

La maggior parte door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.

• La maniglia non ritorna in posizione orizzontale dopo l'operazione: La molla di ritorno all'interno del telaio è affaticata o rotta. Questo è il guasto meccanico più comune nelle porte interne ad alto utilizzo. La molla è un componente di consumo: su hardware economico, potrebbe essere necessario sostituire l'intero telaio; su hardware di qualità, le molle di ricambio sono disponibili separatamente.
• Lo scrocco non rientra quando si aziona la maniglia: Il perno si è usurato ovale (perdendo la sezione quadrata a causa della coppia ripetuta), il foro quadrato nel perno all'interno del telaio si è arrotondato oppure la molla di ritrazione del fermo si è rotta. Effettuare il controllo rimuovendo la maniglia e testando direttamente l'innesto del mandrino con la serratura.
• La porta non si chiude/la serratura rimbalza indietro: La piastra di riscontro è disallineata: spostata verticalmente rispetto alla traiettoria del chiavistello o incassata troppo superficialmente per accettare l'intera corsa della serratura. Regolando la posizione della piastra di battuta di 2–3 mm in genere si risolve questo problema. Oppure la molla dello scrocco si è indebolita e non riesce più a far sporgere sufficientemente il chiavistello.
• La maniglia o la rosetta sembrano allentate: I bulloni passanti che fissano la rosetta alla porta si sono allentati nel tempo. Questo è comune quando i bulloni si inseriscono direttamente negli ancoraggi in plastica anziché in un telaio metallico filettato. Il serraggio dei bulloni passanti (di solito accessibili rimuovendo la copertura della rosetta) in genere risolve il problema; sostituire gli ancoraggi in plastica con inserti filettati in metallo per un fissaggio permanente.
• La chiave gira ma la serratura non scatta: La camma sul cilindro della serratura si è scollegata dall'attuatore del catenaccio all'interno della cassa della mortasa, oppure la cordiera (perno di collegamento tra la camma del cilindro e il meccanismo della serratura) si è tagliata. Ciò richiede la sostituzione del cilindro o, nei casi di mortasa, la sostituzione dell'intero corpo della serratura.

Domande frequenti sulle parti della maniglia della porta

D: Come si chiama la piastrina attorno alla maniglia della porta?

La piccola piastra circolare direttamente dietro una maniglia o un pomello è chiamata rose (anche rosone o coprirosone). Quando questa piastra è allungata per coprire sia il meccanismo della maniglia che il buco della serratura in un'unica piastra decorativa, viene chiamata an stemma o piastra posteriore. Entrambi svolgono la stessa funzione principale: nascondere la ferramenta di fissaggio e il foro nella facciata della porta, fornendo allo stesso tempo una transizione decorativa finita tra la maniglia e la superficie della porta.

D: Come faccio a sapere se è necessario sostituire il perno della maniglia della mia porta?

Un mandrino deve essere sostituito quando la sua sezione trasversale quadrata si è usurata fino a diventare un profilo arrotondato o ovale a causa di anni di cicli di coppia. Per controllare: rimuovere la maniglia ed esaminare le estremità del mandrino. Se gli angoli sono visibilmente arrotondati anziché acuti di 90°, o se il perno oscilla eccessivamente nel foro del seguace della chiusura, è necessaria la sostituzione. Un perno usurato è la sostituzione più efficiente: costa molto poco (in genere 1-5 dollari per un perno sostitutivo standard) rispetto alla sostituzione dell'intera serratura o del set di maniglie e ripristina la piena funzionalità meccanica se il corpo della chiusura stesso non è danneggiato.

D: Qual è la differenza tra una serratura da infilare e una serratura tubolare?

A chiavistello tubolare è una semplice unità cilindrica contenente solo uno scrocco caricato a molla, installato attraverso un unico foro rotondo nella facciata della porta. Funziona solo con la serratura: il blocco di sicurezza è fornito da un catenaccio separato, se necessario. A serratura da infilare è una custodia rettangolare più grande, installata in una tasca cesellata sul bordo della porta, contenente il chiavistello, il catenaccio e spesso un dispositivo per la privacy, tutto in un'unica unità integrata. Le serrature da infilare sono significativamente più sicure e durevoli, ma richiedono un'installazione più complessa e sono più costose, in genere 3-8 volte il costo dell'equivalente hardware di chiusura tubolare.

D: Posso sostituire solo il cilindro della maniglia di una porta senza sostituire l'intero set?

Sì, nella maggior parte dei casi. I cilindri delle serrature nei set di maniglie delle porte d'ingresso e nelle serrature da infilare sono progettati per essere rimovibili e sostituibili indipendentemente dall'hardware della maniglia: questo è chiamato ri-cilindro operazione. Per sostituire il cilindro, in genere si rimuove la rosetta o la rosetta, si allenta la vite di fissaggio del cilindro accessibile dal bordo della porta e si ritira il cilindro. Il cilindro sostitutivo deve corrispondere al formato del cilindro esistente (cilindro a profilo europeo, ovale o con pomello) e avere la lunghezza della camma corretta per attivare il meccanismo di blocco. La ricilindrizzazione è un aggiornamento di sicurezza standard che costa molto meno della sostituzione completa dell'hardware.

D: Perché alcune maniglie delle porte hanno due rosette mentre altre hanno una rosetta?

La scelta tra due rosette separate rispetto ad un'unica bocchetta è principalmente estetica ma riflette anche il meccanismo di chiusura sottostante. Due rose separate vengono utilizzati su set di passaggio, set per la privacy e set di ingresso con meccanismi di chiusura tubolari: ciascuna rosetta copre un lato del pozzo in modo indipendente. A placca unica copre sia il meccanismo della maniglia che il cilindro della serratura in un unico elemento visivo integrato ed è architettonicamente associato a serrature da infilare, hardware in stile d'epoca e design contemporaneo di alta qualità. Le placche delle rosette consentono un impatto decorativo più drammatico e si trovano spesso in progetti di livello architettonico in cui l'hardware della porta è una dichiarazione di design.

D: Che cos'è un set di maniglie per porte fittizie e dove differiscono le parti?

Un set di maniglie per porte fittizie contiene solo le parti esterne visibili, ovvero la maniglia e la rosetta, senza corpo della serratura, perno o meccanismo interno. La maniglia è fissa (non girevole) e si fissa direttamente alla superficie della porta tramite viti nascoste dietro la rosetta. I set ciechi vengono utilizzati su porte che non richiedono una chiusura, come i pannelli delle porte a soffietto, le ante degli armadi e l'anta fissa di una coppia di porte francesi. Forniscono la continuità visiva di un set di maniglie abbinato in tutta la casa senza il costo o la complessità di installazione di un meccanismo di chiusura funzionale dove non è necessario.

Conclusione: conosci le parti della maniglia della tua porta per prendere decisioni più intelligenti

Comprendere l'anatomia completa di parti della maniglia della porta - dall'elemento di presa e passando attraverso il perno, il corpo della chiusura, la piastra frontale, la piastra di riscontro, il cilindro e il telaio interno - offre a proprietari di case, costruttori e progettisti le conoscenze necessarie per prendere decisioni precise sulla riparazione, acquisti di sostituzione accurati e scelte di installazione sicure.

Ogni componente di un gruppo maniglia per porta ha una funzione specifica, dimensioni standardizzate e caratteristiche prestazionali definite. La contropiastra determina la sicurezza contro l'effrazione. Lo scrocco determina l'affidabilità con cui la porta rimane chiusa. Il cilindro determina la resistenza allo scasso e alla perforazione. Il materiale e la finitura della maniglia determinano la longevità e l'estetica. Nessuna di queste decisioni dovrebbe essere presa isolatamente: ogni parte deve essere abbinata alle altre e alla struttura della porta affinché l'assemblaggio completo funzioni come previsto.

Che tu stia sostituendo un mandrino usurato, aggiornando una piastra di riscontro di qualità industriale a un modello di sicurezza, cercando una rosetta corrispondente per un progetto architettonico o semplicemente diagnosticando il motivo per cui una maniglia sembra allentata, le conoscenze anatomiche contenute in questa guida forniscono le basi per farlo bene la prima volta.
